雙螺桿片材生產線_JDL_雙螺桿片材擠出機配置如下： JDL-75B雙螺桿片材生產線一、系統機組技術參數Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色

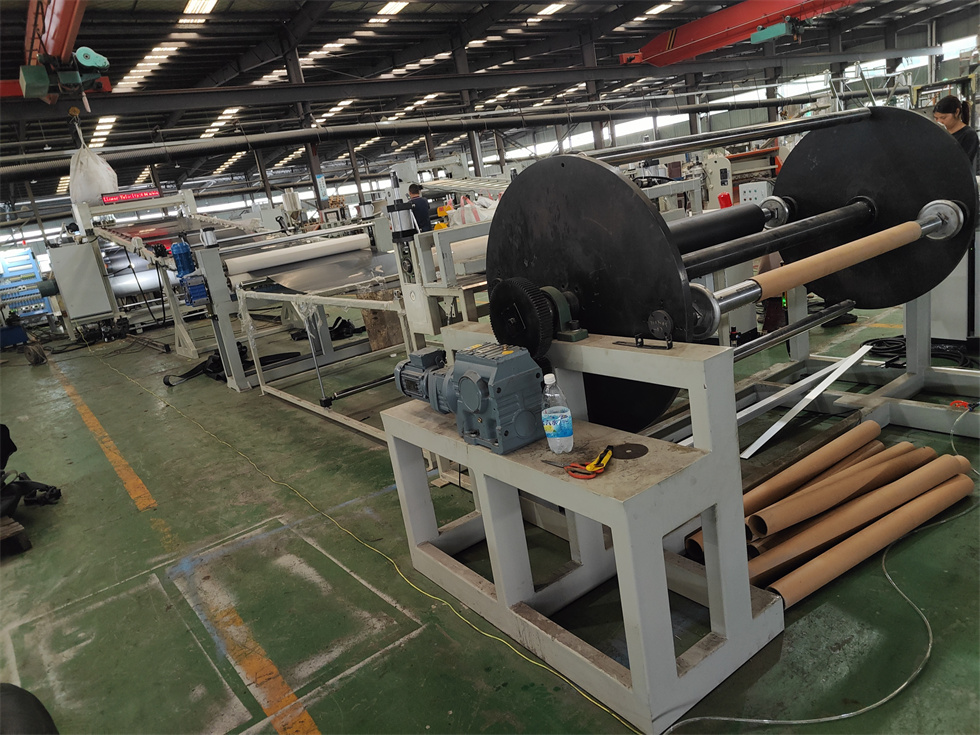

Ⅱ、擠出工藝：（三顆粒一粉三油六小料配料系統---高混機---緩存箱）另外報價------單螺桿計量式喂料——-JDL-75B雙螺桿擠出機---——液壓板式換網系統------片材擠出模具-----三輥壓光------三輥冷卻系統----下覆膜裝置----托架冷卻------切邊裝置----冷卻牽引-----10米緩存區-----自動糾偏系統---三輥輸送帶----計米器------飛切系統-----單臂收卷機（推出功能）四個開袋系統------輸送帶平臺------主機采用：PLC控制

Ⅲ、加工物料：PVC片材  TPE片材   要   求：制品寬度：1000mm   制品厚度：1-4mm 產    能：15噸/24小時  注意事項：取決于客戶的配方、工藝、生產條件

設備特點：這套設備是環保型；整套設備不需要接外循環水系統;自帶循環冷卻統是我公司專利產品，（發明專利號：CN201911312134.6）

1.最大好處：主機0水排放；無水污染；環保好過 2.齒輪箱冷卻采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住，導致齒輪箱損壞3.主機水箱冷卻系統采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，4.真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，5.節能:普通筒體筒體冷卻；例如：第5區溫度超高；這是電子閥導通；第5區冷卻回水就會影響第六區和第四區的溫度下降；就會導致第四六區加溫；這種情況會一直循環出現；導致電費浪費；我們現在采用環保型就徹底解決這個問題；加我們委托第三方開發溫控模塊，溫控加熱系統比同類設備節能:10-20%電費，就是每噸能為客戶節省電費15元，每年大概能節約電費4-5萬

二. 技術配置（一）單螺桿喂料系統1)單螺桿喂料機； 電機功率：1.5kw；“三晶或羅賓康”變頻調速器；2）料斗里面加V型攪拌，電機功率：0.37KW  2）立式強制下料，電機功率：1.5KW,恒速

（二）JDL-75B雙螺桿擠出機    1、高扭矩減速箱高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：800rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購）

   2）減速箱冷卻系統；1)減速箱冷卻系統油泵功率：0.75kw；采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統

3、主機 1）六級交流電機；功率：132kw；“猛特”電機“三晶或羅賓康”變頻調速器

4、螺桿:特殊螺桿 1）直徑：φ71mm；長徑比48:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；

5、料筒1）材質：45#鋼為基體，∞內孔采用優質雙合金襯套；共十二節，L=290mm/節，第一節筒體為進料筒體,第六節筒體為自然排氣，第十節筒體為抽真空;其余筒體為閉口筒體,筒體采用軟水冷卻；2）加熱區段：進料區不加熱，其他采用優質鑄鋁加熱器。

6、水冷卻系統 1）水泵泵電機功率：0.75kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統 3）不銹鋼水箱必須要放-30度防凍液（防凍液乙二醇）假如不按照規定放防凍液,會導致鋁制冷卻器漏水,不在保修內

7水循環真空泵，1）水循環真空泵功率：2.2KW,真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水；

 8、液壓板式換網：1）換網器，板式過濾自動換網器，流量截面為圓形；2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）

（三）片材模具：出料有效寬度1150mm；制品寬度1000mm；制品厚度1-4mm，單邊堵頭150mm，要求手搖調整，模頭材料：P20鋼材，采用不銹鋼加熱棒；模頭流面鍍硬鉻處理。

（四）三輥壓光機JDL-1200                    《一套》

1、機架采用型鋼焊接而成，有較高的鋼性。整個機架由兩件墻板、頂聯接板及底座組成，各安裝面均經過機械加工，以確保安裝精度。形式：直立式2、減速箱、電動機本機采用輥筒獨立傳動，每個輥筒軸端均配有一傳動減速箱，傳動平穩、噪音低、效率高，結構緊湊。電動機采用交流電機，功率：1.5kw×3臺;三輥線速度為0-10米分鐘
